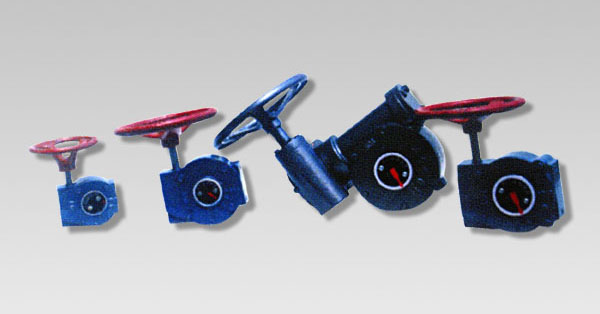

阀门驱动装置是我公司的主要产品之一，本产品采用蜗轮蜗杆传动。适用于连接在旋转90度蝶阀，球阀，旋塞阀等阀门使用，还可以根据用户所需要求进行设计制作。
产品特性：
一、体积小，重量轻，设计合理，输出转矩大。
二、开关由指示牌指示，准确直观。
三、调节螺丝可以全开和全关，两位置作±5度调整。

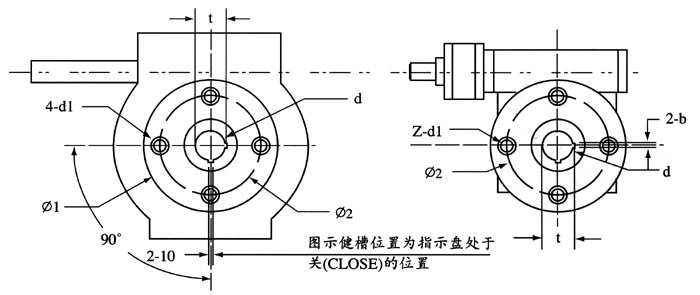

蜗轮蜗杆一级传动装置连接尺寸
|
型号 |
阀门口径 |
d |
t |
b |
φ1 |
φ2 |
4d-1 |
|
BX24 |
50-80
100-125 |
19 |
21.1 |
5 |
92 |
70 |
M8 |
|
BX30 |
125-200 |
25 |
28.1 |
8 |
115 |
89 |
M10 |
|
BX50 |
250-350 |
30 |
33.3 |
8 |
140 |
108 |
M12 |
|
BX80 |
400-500 |
40 |
43.5 |
10 |
197 |
158 |
M18 |
蜗轮蜗杆二级传动装置连接尺寸
|
型号 |
阀门口径 |
d |
t |
b |
φ2 |
Z-d1 |
|
BX120 |
20″-24″ |
50.8 |
56.9 |
12.75 |
|
|
|
BX300 |
24″-28″ |
50.8 |
54.95 |
16 |
215.9 |
4-M20 |
|
BX700 |
28″-32″ |
55.15 |
63.6 |
16 |
254 |
8-M16 |
主要零部件及材料
|
零件名称 |
材料牌号 |
|
壳体 盖 手轮 |
HT200 |
|
蜗 轮 |
QT450-10 |
|
蜗 轮 |
45＃钢 |
|
O型圈 |
丁晴胶 |
传动指数
|
型号 |
BX24 |
BX30 |
BX50 |
BX80 |
BX120 |
BX300 |
BX700 |
|
输出转矩 |
300 |
750 |
1200 |
2500 |
3000 |
3000 |
7000 |
|
速比 |
24:1 |
30:1 |
50:1 |
80:1 |
120:1 |
290:1 |
320:1 |
|
